Составной герконовый уровнемер ПМП-128

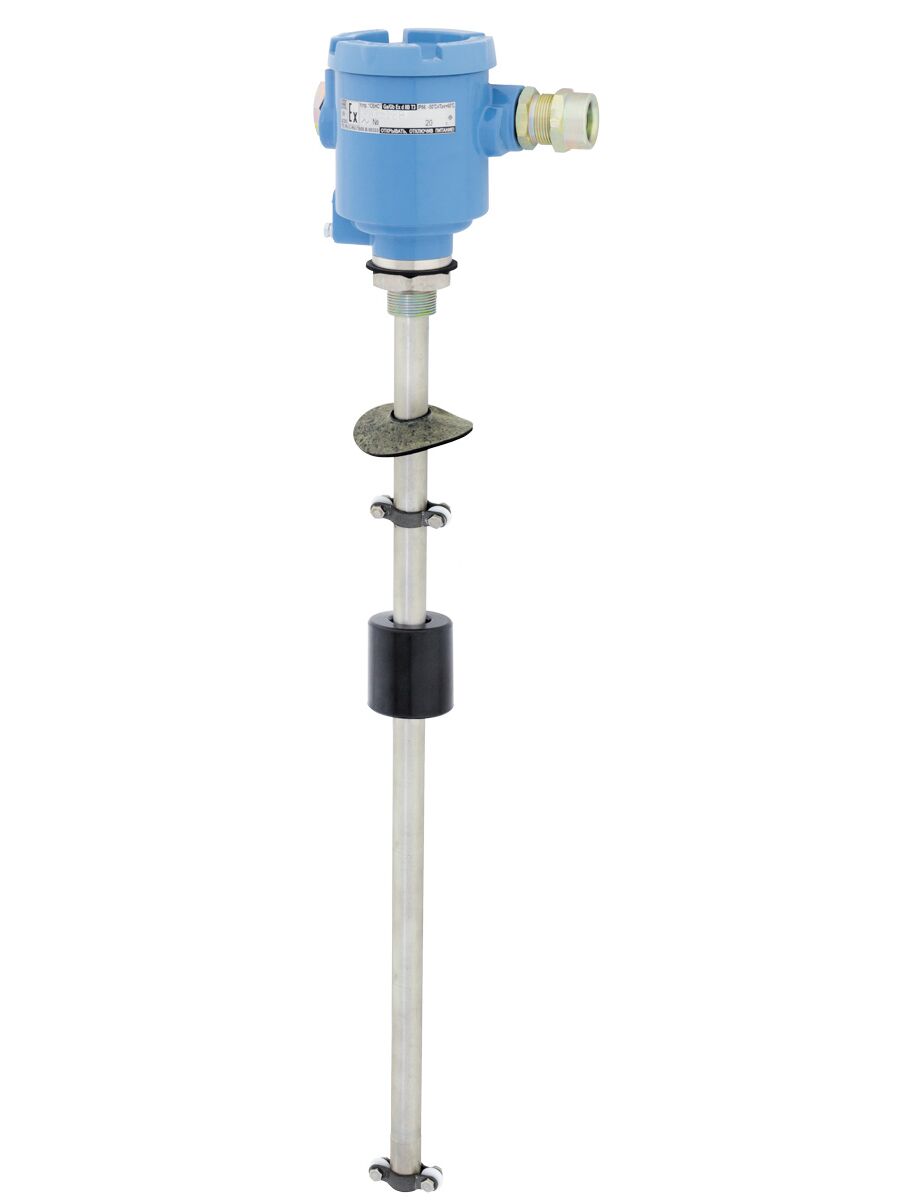

Преобразователь состоит из отдельных частей, соединяемых по резьбе: корпуса, соединителей, измерительных зондов, заглушки с хомутом. По направляющей, образованной зондами и соединителями, свободно перемещается поплавок с двумя магнитами.

Длина каждого зонда и их количество подбираются по высоте резервуара. Соединители (пустотелые трубки) служат для наращивания длины направляющей в её верхней части.

Принцип измерения уровня жидкости основан на воздействии магнитов, расположенных в нижней и верхней частях поплавка, на магниточувствительные контакты (герконы), находящиеся в зондах: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.

Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к контроллеру.

В преобразователе может применяться один или два поплавка. Второй поплавок служит для измерения уровня раздела сред (подтоварной воды).

Измерение температуры продукта осуществляется интегральными датчиками температуры, находящимися в середине каждого зонда ниже уровня поплавка.

Помимо уровня жидкости, раздела сред и температуры, преобразователь может применяться для определения плотности, объёма и массы продукта.

Расчёты объёма, плотности, массы нефти, нефтепродуктов и СУГ проводятся соответствии с данными, приведенными в стандартах: ГОСТ 26976-86 "Нефть и нефте-продукты. Методы измерения массы"; ГОСТ Р 8.595 2002 "Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений"; ГОСТ 28656-90 «Газы углеводородные сжиженные. Расчетный метод определения плотности и давления насыщенных паров».
